HSW機械顯示浮子式水位計 液位傳感器

  • hsw型機械顯示浮子式水位傳感器,選用機顯編碼器,以 精密的變速機構、線輪、不銹鋼絲繩、 重錘、防浪錘和浮子等構成。該傳感器安裝在測井口或測管上 方,當液位變化時,浮子隨之上升或下降,鋼絲繩便帶動線輪做 旋轉運動,與線輪同軸連接的編碼器就輸出與液位對應的數字 信號送至智能測控儀,從而達到了對液位的實時測量與顯示的 目的。該傳感器結構合理,抗干擾能力強,分辨率高,量程大, 壽命長,有掉電后信號跟蹤記憶功能,它能夠長期用于液位測 量并能保證性能的穩定可靠,是江河湖泊、水庫、船閘、水電 站、水文站、水廠及石油化工等行業理想的液位傳感器。
立即咨詢
全國熱線18952212605/0516-87939789

詳情介紹

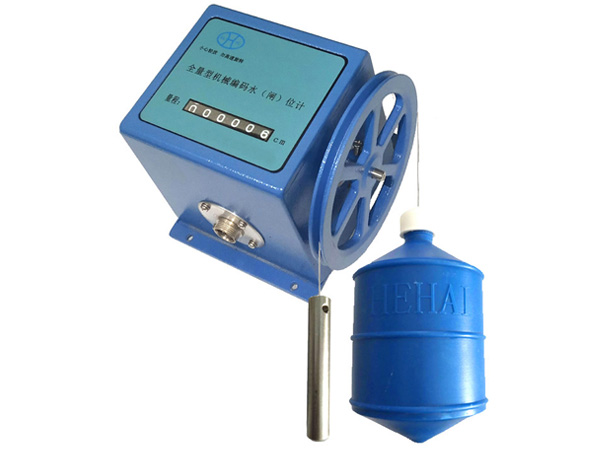

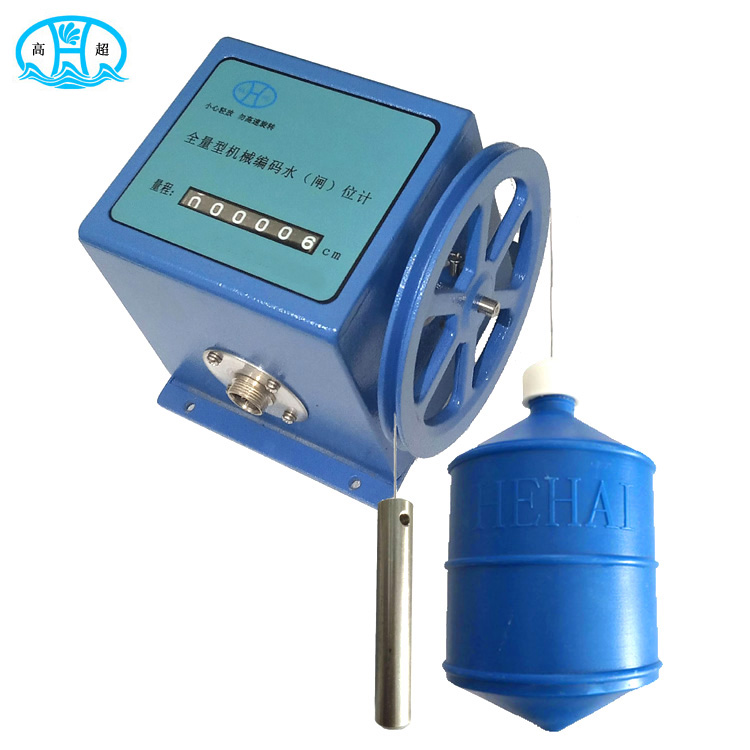

HSW型機械顯示浮子式水位計

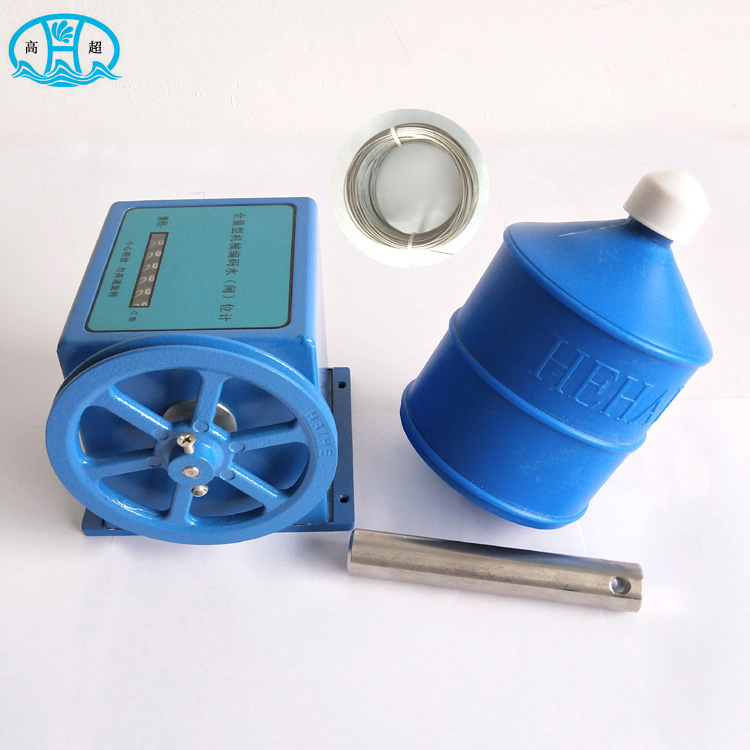

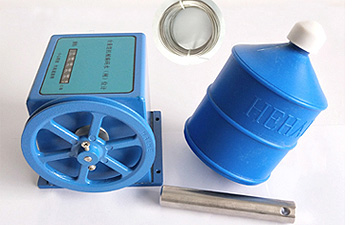

HSW型機械顯示浮子式水位計,選用機顯編碼器,以精密的變速機構、線輪、不銹鋼絲繩、 重錘、防浪錘和浮子等構成。該傳感器安裝在測井口或測管上 方,當液位變化時,浮子隨之上升或下降,鋼絲繩便帶動線輪做旋轉運動,與線輪同軸連接的編碼器就輸出與液位對應的數字 信號送至智能測控儀,從而達到了對液位的實時測量與顯示的 目的。該傳感器結構合理,抗干擾能力強,分辨率高,量程大, 壽命長,有掉電后信號跟蹤記憶功能,它能夠長期用于液位測量并能保證性能的穩定可靠,是江河湖泊、水庫、船閘、水電 站、水文站、水廠及石油化工等行業理想的液位傳感器。

 主要技術指標:

檢測量程

10m,20m,40m,80m按要求


分 辨 率

1cm


工作電壓

DC12-24V

測量精度

0. 1%×量程±1


回 差

≤±1cm

遠傳距離

≥1200m

輸出信號(由所選編碼器決定)

并行格雷碼信號(B)
4-20mA標準模擬量信號(A)

RS485串行信號(M)
SSI同步串行格雷碼信號(S)

浮子直徑

Ф50mm、Ф100mm、Ф150mm可選,根據實際需要選配

環境參數

溫度 -20℃~+80℃,相對濕度≤95%(RH40℃)

定貨需知:訂購時,請詳細說明電源電壓、信號輸出方式,如有特殊要求請注明。

儀器安裝和校準

  (1)、將儀器用4個M4×20螺釘固定在工作平臺上。使浮子、平衡錘與測井內壁保持一定距離。

  (2)、將Φ0.8mm不銹鋼絲繩的一頭從工作平臺上方穿過平衡錘過線孔。

  (3)、將重錘與鋼絲繩固定、鎖緊,然后將平衡錘慢慢沉放至井底。

  (4)、將鋼絲繩的另一端繞于水位輪的“V”型槽中,并預留長1.2米,剪斷。

  (5)、將鋼絲繩穿過浮子過線孔,將鋼絲繩與浮子懸吊帽固定、并在懸吊帽中塞入橡膠墊,然后將浮子帽與浮子擰緊。

  (6)、將浮子慢慢沉放入測井,直至接觸水面為止。

  7)、檢查上述(1)至(7)步驟,如一切正常,可緊固水位輪的兩個緊固螺釘。

  8)、校準:用手指輕輕地將鋼絲繩提起,使其稍離開水位輪,然后轉動水位輪,使機械計數器顯示數值與實際水位值相符,然后再緩慢放下鋼絲繩,使實際水位、機械顯示和上位接收裝置讀到的數據一致(允許機械顯示數與上位接收數相差一個字)。在現場或在觀察室觀測水位變化,如一切正常,即告儀器安裝和校準工作完成。



安裝使用及注意事項:

1、本傳感器屬于高精度儀器,安裝時嚴禁敲擊和摔打碰撞。

2、接線務必正確,錯誤接線可能會導致傳感器內部電路損壞。

3、請不要將傳感器的輸出線與動力等線繞在一起或同一管道傳輸,也不宜在配線盤附近使用,以防干擾。

4、電源線請選用屏蔽線或雙鉸線。

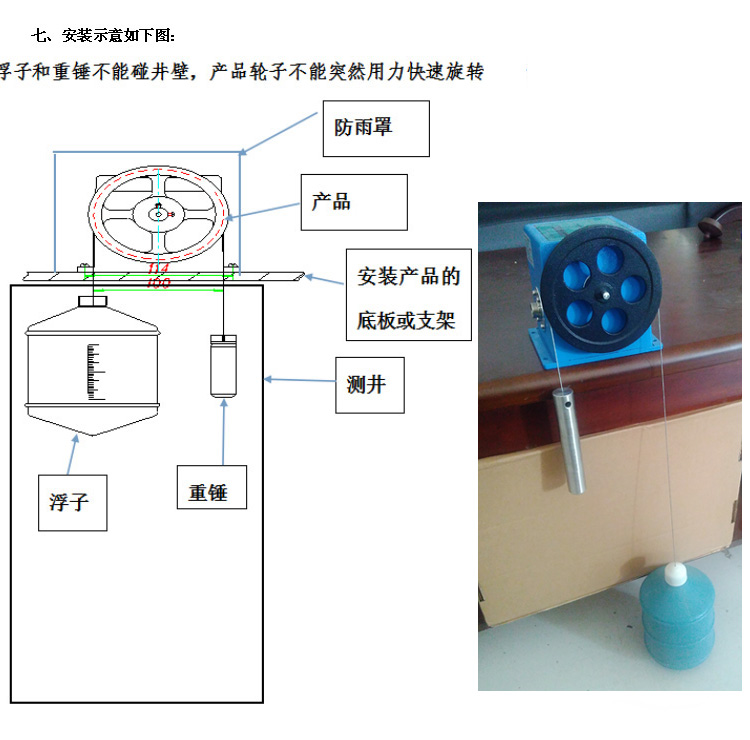

5、測井上方固定水位計安裝基板,并保證重錘及浮子自然下垂時不與基板發生摩擦。基板與水位計固定之間的聯結孔位為78*114,4-ф4.5孔,用M4*20聯結螺釘。

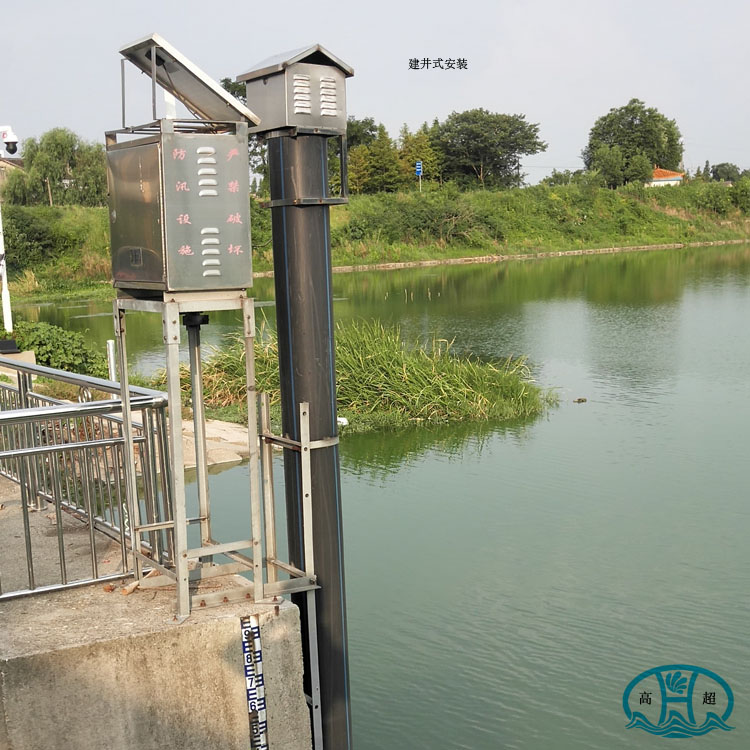

6、測井選用直徑150mm的兩根(或一根直徑200mm以上的)PVC管或鋼管并排垂直安裝。

7、測井安裝應垂直,且測井內壁盡量光滑以免影響浮子及重錘上下自由移動,保證浮子及重錘不與測井壁發生摩擦。

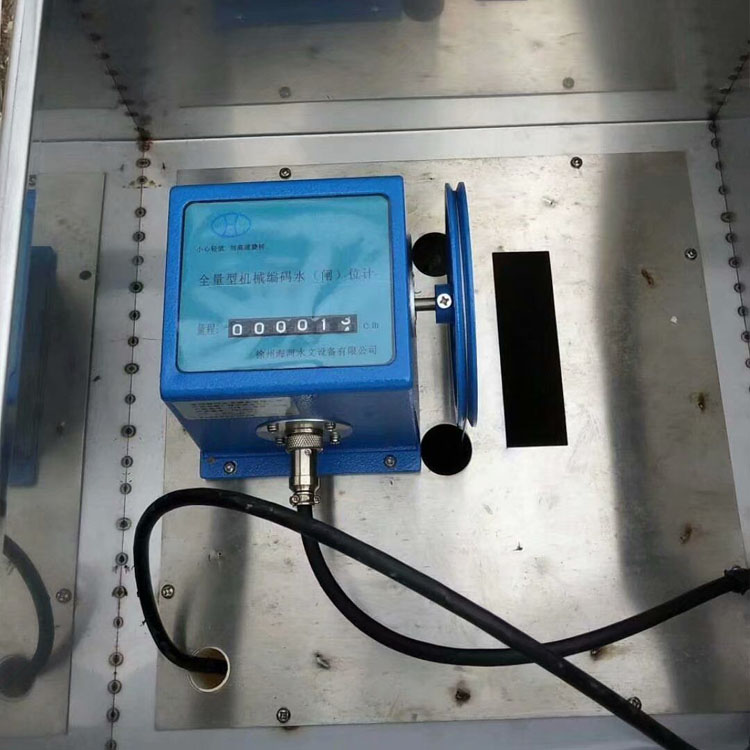

8、在傳感器上方建一防雨箱。


加裝防雨措施,可有效防止設備受損
